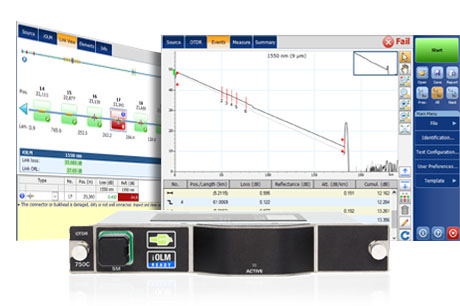

FTBx-750C 長距離 OTDR
針對核心網/G.654E長途主干網光纖部署與排障進行了優化
結合高動態范圍和高分辨率，實現非常精準的光纖鑒定
主要功能和特點
? 適用于核心網測試，G.654E主干網測試
iOLM（光眼）— OTDR 測試智能化簡單化
為應對這些挑戰，EXFO開發出一種創新性的0TDR測試方法： iOLM（光眼）是一款基于 OTDR 的應用，簡化 OTDR 測試過程，無需復雜配置參數和判讀晦澀難懂的OTDR 曲線結果分析。光眼采用智能高級算法，可動態地配置測試參數，并采用多脈沖測試，自動執行多次數據采集。并自動將多個脈寬、多個測試結果整合成一個完整的測試數據，從而以更高的分辨率和測試精度定位并識別故障 。相較于傳統OTDR，得益于智能多脈沖測量技術iOLM（光眼）極大提高了測試精度和準確性?！?測試僅需輕按一個鍵。
iOLM（光眼）將傳統復雜的 OTDR 測試曲線結果改為清晰、直觀、易懂的鏈路結構視圖方式，以不同的的圖標代表鏈路不同類型的事件點（熔接點、連接器、彎曲點、分光器等），為各種水平的技術人員提供正確的結果。
iOLM（光眼）測試演示
|
FTBx-750C技術規格 |
|
|
波長 |
1310 ± 20/1550 ± 20/1625 ± 15 |
|
動態范圍（dB） |
1310/1550型號：動態范圍 = 46/46 dB |
|
|
1310/1550/1625型號：動態范圍 = 45/45/45 dB |
|
事件盲區（m） |
0.5 |
|
衰減盲區（m） |
2.5 |
|
距離范圍 |
0.1至400 |
|
脈沖寬度 |
3至20000 |
|
線性度（dB/dB） |
±0.03 |
|
損耗閾值（dB） |
0.01 |
|
損耗分辨率（dB） |
0.001 |
|
采樣分辨率 |
0.04至10 |
|
采樣點數量 |
最多256000個 |
|
距離不確定度 |
±（0.75 + 0.0025% x 距離 + 采樣分辨率） |
|
測量時間 |
用戶定義（最長：60分鐘） |
|
典型實時刷新率（Hz） |
4 |
|
穩定光源輸出功率（dBm） |
1.5 |
|
反射率（dB） |
±2 |
|
穩定光源輸出功率（dBm） |
–2.5 |
|
反射率（dB） |
±2 |
