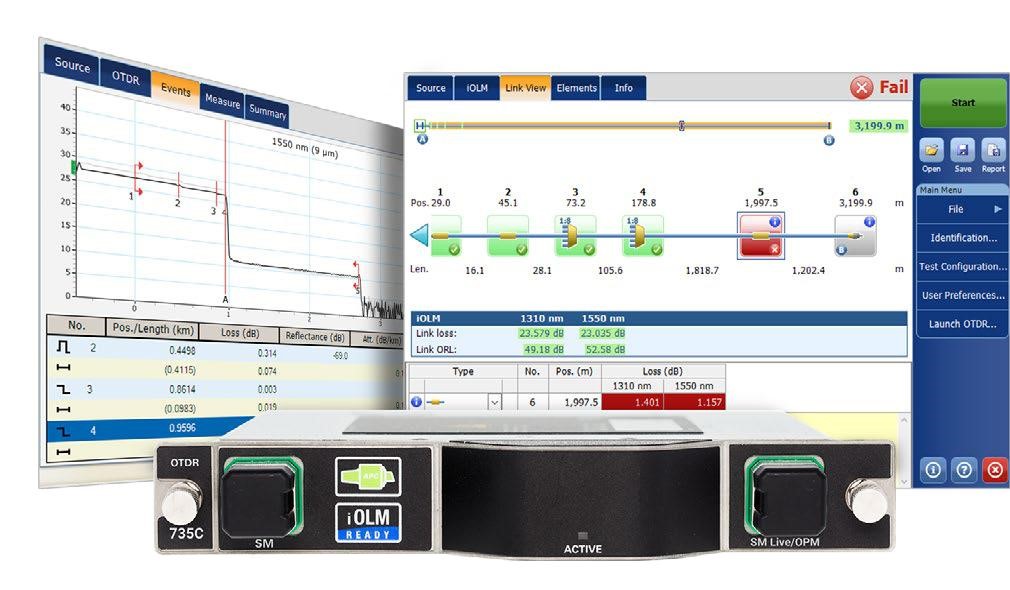

FTBx-735C 城域網 / FTTx OTDR
針對城域網/核心網/G.654E長途主干網和FTTx光纖部署與排障進行了優化
高分辨率、高動態、高精度
主要功能和特點
? 適用于城域網/核心網測試，G.654E主干網測試，F(xiàn)TTx的PON網絡測試
兼顧接入網到主干網
FTBx-735C設計用于測試核心主干網和兼顧FTTx/PON網絡。動態范圍最高可達42 dB，能夠測試最長150 km的光纖。FTBx-735C的性能針對G.654E長途主干網和PON網絡進行了優化，可全面鑒定從接入網到主干網各種光纖鏈路。
FTBx-735C較高的動態范圍，使得測試能夠以更高的速率和精度測試光纖?？商峁┓直媛史浅８叩腜ON測試和非常短的PON盲區，能夠在更接近分光器的地方發現更多問題。提供高分辨率，可對長達150 km的鏈路進行光纖鑒定。支持雙向測試的理想工具。
iOLM（光眼）— OTDR 測試智能化簡單化
為應對這些挑戰，EXFO開發出一種創新性的0TDR測試方法： iOLM（光眼）是一款基于 OTDR 的應用，簡化 OTDR 測試過程，無需復雜配置參數和判讀晦澀難懂的OTDR 曲線結果分析。
光眼采用智能高級算法，可動態地配置測試參數，并采用多脈沖測試，自動執行多次數據采集。并自動將多個脈寬、多個測試結果整合成一個完整的測試數據，從而以更高的分辨率和測試精度定位并識別故障 。
相較于傳統OTDR，得益于智能多脈沖測量技術iOLM（光眼）極大提高了測試精度和準確性?！?測試僅需輕按一個鍵。
iOLM（光眼）將傳統復雜的 OTDR 測試曲線結果改為清晰、直觀、易懂的鏈路結構視圖方式，以不同的的圖標代表鏈路不同類型的事件點（熔接點、連接器、彎曲點、分光器等），為各種水平的技術人員提供正確的結果。
iOLM（光眼）測試演示
|
FTBx-735C 技術規格 |
|
|
波長 |
1310 ± 20/1490 ± 20/1550 ± 20/1625 ± 10 |
|
SM在線端口 |
1625 nm：高通 >1595 nm 隔離度 >50 dB，從1270 nm到1585 nm |
|
動態范圍（dB） |
42/41/41/41 |
|
事件盲區（m） |
0.5 |
|
衰減盲區（m） |
2.5 |
|
距離范圍 |
0.1至400 |
|
脈沖寬度 |
3至20000 |
|
線性度（dB/dB） |
±0.03 |
|
PON盲區（m） |
30 |
|
損耗閾值（dB） |
0.01 |
|
損耗分辨率（dB） |
0.001 |
|
采樣分辨率 |
0.04至10 |
|
采樣點數量 |
最多256000個 |
|
距離不確定度 |
±（0.75 + 0.0025% x 距離 + 采樣分辨率） |
|
測量時間 |
用戶定義（最長：60分鐘） |
|
典型實時刷新率（Hz） |
4 |
|
光源輸出功率（dBm） |
–2.5 |
|
反射率（dB） |
±2 |
|
在線功率計 |
|
|
功率范圍（dBm） |
1490 nm：–65至18 |
|
|
1550或1577 nm：–50至28 |
|
PON功率計 |
兩個通道：1490/1550 |
|
寬帶功率計 |
一個通道：1270至1625 |
|
功率不確定度（dB） |
±0.2 |
|
校準波長 |
1310、1490、1550和1625 |
|
PON功率計譜帶 |
1450至1530 |
|
寬帶功率計譜帶 |
1270至1625 |
|
PON功率計可選波長 |
1490、1550、1490/1550 |
|
寬帶功率計可選波長 |
1270、1290、1310、1330、1350、1370、1390、1410、1430、1450、1470、1490、1510、1530、1550、1570、1577、1590、1610、1625 |
|
顯示分辨率（dB） |
0.1 |
|
PON功率計ORL（dB） |
–55 |
|
寬帶PON功率計ORL（dB） |
–50 |
