PXM/LXM MPO光損耗測試儀
功能齊全的 MPO-12 功率計和光源，測試速度在業內出類拔萃
進行 Tier-1 MPO 光纖驗證測試，測量光纖損耗、極性和長度，自帶光纖驗證測試標準
主要功能和特點
? 先進的 FasTesT? 性能，可在 1 秒內完成兩個波長上MPO-12 光纜測試
? 可視故障定位儀（ VFL ），用于在 LXM 上進行光纖識別和對纖
? 三年保修和校準間隔

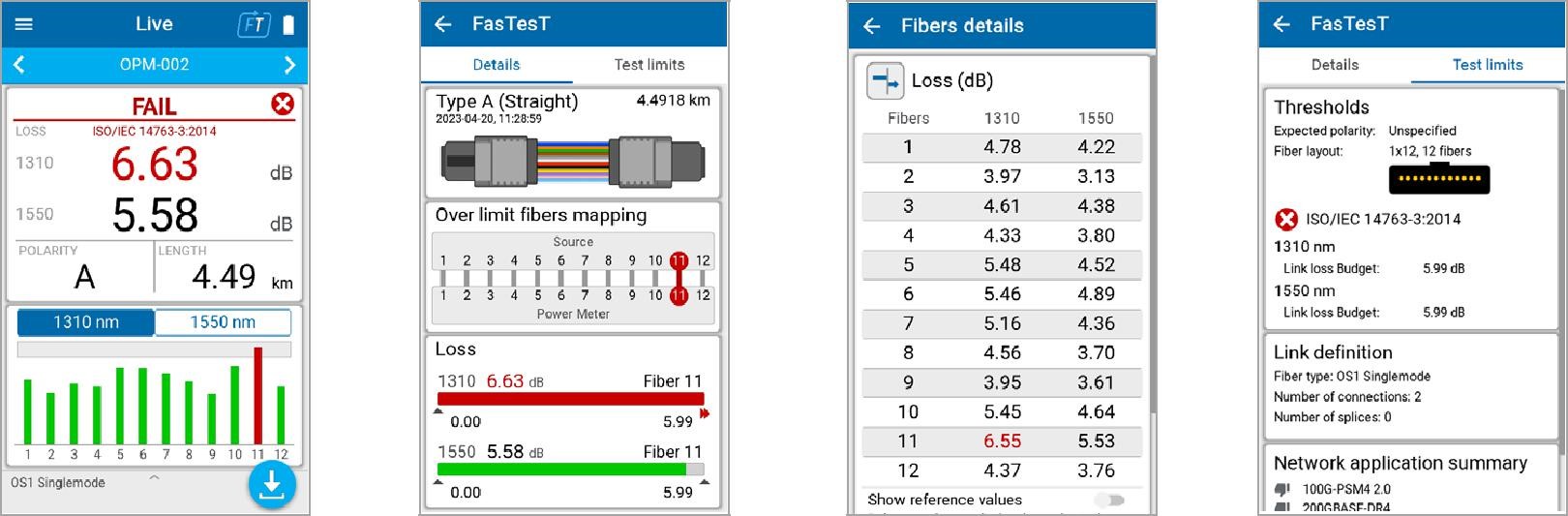

FasTesT? ：快速簡化的 MPO 測試
PXM/LXM 可以組合成為一款出色的 MPO 測試儀，用于高效地測試大量的 MPO 鏈路。
可在 1 秒內完成兩個波長上 MPO-12 光纜測試。 FasTesT 可在兩個選定的波長上測量每個通道的損耗，并在檢測到光纖 連接時自動鑒定待測鏈路的長度和極性類型。
MPO-24 測試
MPO-12 是最常見的多纖芯連接器，但 MPO-24 正得到越來越多應用。

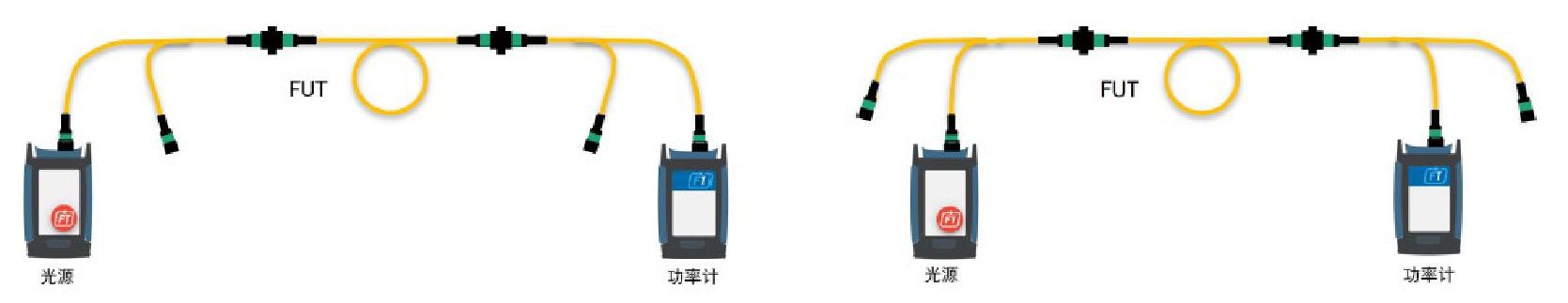

PXM/LXM OLTS 可使用兩條 MPO-24 至 MPO-12 “Y”適配器跳線測試 MPO-24 光纜。可以同時測試光纖 1 至 12 ，然后將 PXM/LXM OLTS 移到適配器中的另一條光纜，以測試光纖13-24 。然后使用 FastReporter 3 軟件將測試結果匯總起來。
|
PXM功率計規格 |
|
|
|
光連接器 |
非接觸MPO-12公頭（有插針），支持APC和UPC連接器。連接器帶保護罩 |
|
|
檢測器類型 |
InGaAs |
|
|
功率測量范圍（dBm） |
5至–45 |
|
|
功率不確定度（dB） |
±0.35 |
|
|
線性度（dB） |
±0.1 |
|
|
顯示分辨率（dB） |
0.01 |
|
|
波長測量范圍 |
850至1550 |
|
|
校準波長（nm） |
850、1300、1310、1550 |
|
|
音頻信號檢測 |
270 Hz、330 Hz、1 kHz、2 kHz |
|
|
自動識別和切換波長 |
有 |
|
|
測量長度 |
根據條件，單模時可達25 km，多模時可達1 km |
|
|
預熱時間 |
0 |
|
|
存儲容量 |
兩個波長的10,000條測量結果 |
|
|
保修期（年） |
3 |
|
|
校準間隔（年） |
3 |
|
|
LXM光源規格 |
|
|
|
|
LXM-SM1（單模） |
LXM-MM1（多模） |
|
光連接器 |
APC MPO-12公頭（有插針） |
UPC MPO-12公頭（有插針） |
|
發射器類型 |
激光器 |
LED |
|
波長（nm） |
1310 ± 20 / 1550 ± 20 |
850 ± 25 / 1300 ± 20 |
|
輸出功率（dBm） |
≥ –13/ ≥ –13 |
≥ –33/ ≥ –33 |
|
穩定度（8小時）（dB） |
±0.1 |
±0.1 |
|
預熱時間（分鐘） |
15 |
15 |
|
音頻信號生成 |
270 Hz、330 Hz、1 kHz、2 kHz |
270 Hz、330 Hz、1 kHz、2 kHz |
|
保修期（年） |
3 |
3 |
|
校準間隔（年） |
3 |
3 |
