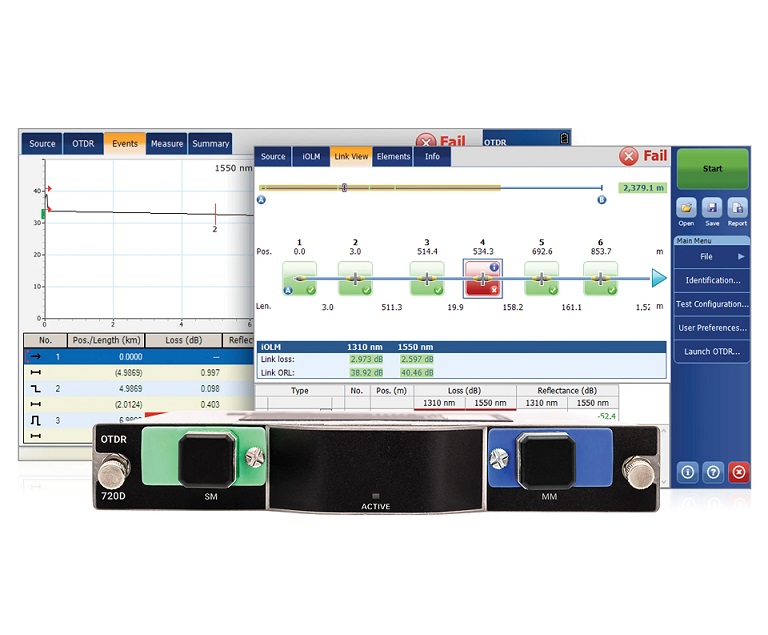

EXFO最新推出的D系列OTDR，在原有的C系列OTDR基礎上帶來了更為先進的操作體驗和更高的測試精度。經過EXFO的專業優化，FTBx-720D適用于多模和單模接入網、企業網和城域網工程建設與排障，滿足線路密集事件點測試需求。

主要功能和特點

?動態范圍單模 (SM) 36 dB，多模 (MM)  29 dB

?盲區（ EDZ/ADZ ）， SM 為 0.7/2.5 米 ， MM 為0.5/2 米， PON 盲區為 30 米

?同一 OTDR 端口進行在線和非在線纖測試、故障排除和激活

?單一端口集成 OTDR 、光源和功率計功能，提高光纖測試過程效率

?Swap-Out 連接器（可替換測試端口）設計，可在需要時用戶現場更換，無需返廠維修校準

?支持 iOLM （光眼）

?在線 GPON/XGS-PON 功率計

?8 英寸室外增強型觸摸屏

?3年質保

技術規格
波長（nm）	850 ± 20/1300 ± 20/1310 ± 30/1550 ± 30/1650 ± 15
在線波長（nm）	1650
	隔離度：1265 nm至1617 nm時50 dB
動態范圍（dB）	27、29、36、35、35
事件盲區（m）	單模：0.7	多模：0.5
衰減盲區（m）	單模：2.5	多模：2
PON盲區（m）	35
距離范圍	單模：0.1至260	多模：0.5至40
脈沖寬度	單模：3至20000	多模：3至1000
多模注入條件	符合EF要求
線性度（dB/dB）	±0.03
損耗閾值（dB）	0.01
損耗分辨率（dB）	0.001
采樣分辨率	單模：0.04至10	多模：0.04至5
采樣點數量	最多256000個
距離不確定度	±（0.75 + 0.0025% x 距離 + 采樣分辨率）
測量時間	用戶定義（最長：60分鐘）
反射精準度（dB）	±2
典型實時刷新率（Hz）	3

在線功率計
功率范圍（dBm）	–60至23
功率不確定度（dB）	±0.5
校準波長（nm）	1310、1490、1550、1625、1650
可選擇的波長（nm）	1270 、 1290 、 1310 、 1330 、 1350 、 1370 、 1390 、 1410 、 1430 、 1450 、 1470 、 1490 、1510 、 1530 、 1550 、 1570 、 1577 、 1590 、 1610 、 1625 、 1650
音頻信號檢測	270 Hz、330 Hz、1 kHz、2 kHz
在線PON功率計
功率范圍（dBm）	–60至23
PON功率計（nm）	兩個通道：1490/1550和1490/1577
功率不確定度（dB）	±0.5
校準波長（nm）	1310、1490、1550、1625、1650
測試波長（nm）	1310、1490、1550、1577、1625、1650、1490/1550、1490/1577
光源
輸出功率（dBm）	單模：–8
調制方式	CW、330 Hz、1 kHz、2 kHz

iOLM（光眼）測試演示
