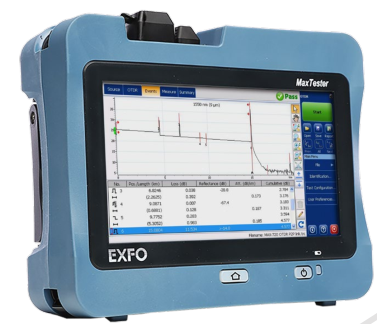

最新推出的D系列OTDR，在原有的C系列OTDR基礎上帶來了更為先進的操作體驗和更高的測試精度。經過EXFO的專業優化，MAX-730D適用于城域網，針對 FTTx/MDU 光纖部署和排障進行了優化。
主要功能和特點
? 動態范圍 39 dB 鑒定長達 132 km
? 盲區（ EDZ/ADZ ）， SM 為 0.5/2.2 米 ，PON 盲區為 30 米
? 同一 OTDR 端口進行在線和非在線纖測試、故障排除和激活
? 單一端口集成 OTDR 、光源和功率計功能，提高光纖測試過程效率

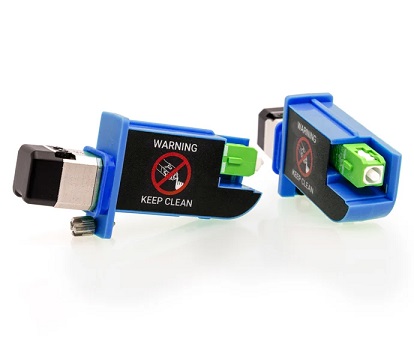

? Swap-Out 連接器（可替換測試端口）設計，可在需要時用戶現場更換，無需返廠維修校準

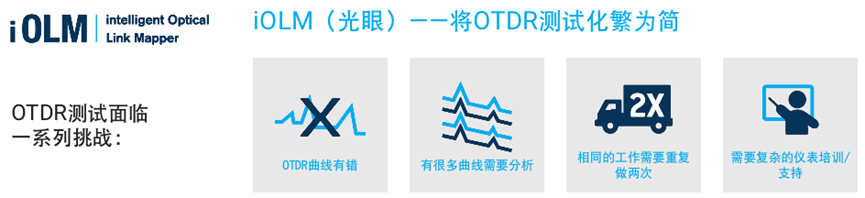

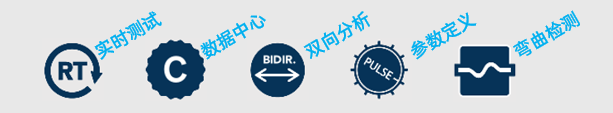

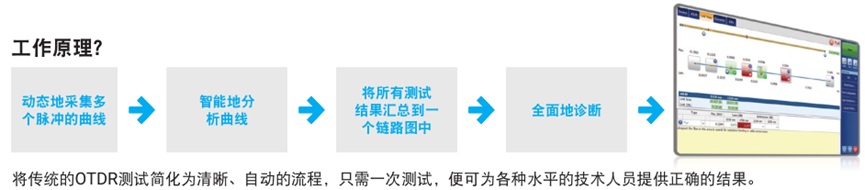

? 支持 iOLM （光眼）
? 在線 GPON/XGS-PON 功率計
? 7 英寸室外增強型觸摸屏
? 續航時間長達 12 小時
? 3年質保
|
技術規格 |
|
|
波長 |
1310 ± 30/1550 ± 30/1625 ± 10/1650 ± 15 |
|
在線波長 |
1650 |
|
隔離度：1265 nm至1617 nm時50 dB |
|
|
動態范圍（dB） |
39/39/39/39 |
|
事件盲區（m） |
單模：0.5 |
|
衰減盲區（m） |
單模：2.2 |
|
PON盲區（m） |
30 |
|
距離范圍 |
單模：0.1至400 |
|
脈沖寬度 |
單模：3至20000 |
|
線性度（dB/dB） |
±0.03 |
|
損耗閾值（dB） |
0.01 |
|
損耗分辨率（dB） |
0.001 |
|
采樣分辨率 |
單模：0.04至10 |
|
樣點數量 |
最多256000個 |
|
距離不確定度 |
±（0.75 + 0.0025% x 距離 + 采樣分辨率） |
|
測量時間 |
用戶定義 |
|
反射精準度（dB） |
±2 |
|
典型實時刷新率（Hz） |
3 |
|
在線功率計 |
|
|
功率范圍（dBm） |
–60至23 |
|
功率不確定度（dB） |
±0.5 |
|
校準波長 |
1310、1490、1550、1625、1650 |
|
可選擇的波長 |
1270 、 1290 、 1310 、 1330 、 1350 、 1370 、 1390 、 1410 、 1430 、 1450 、 1470 、 1490 、1510 、 1530 、 1550 、 1570 、 1577 、 1590 、 1610 、 1625 、 1650 |
|
音頻信號檢測 |
270 Hz、330 Hz、1 kHz、2 kHz |
|
在線PON功率計 |
|
|
功率范圍（dBm） |
–60至23 |
|
PON功率計（nm） |
兩個通道：1490/1550和1490/1577 |
|
功率不確定度（dB） |
±0.5 |
|
校準波長 |
1310、1490、1550、1625、1650 |
|
測試波長 |
1310、1490、1550、1577、1625、1650、1490/1550、1490/1577 |
|
光源 |
|
|
輸出功率（dBm） |
單模：–3 |
|
調制方式 |
CW、330 Hz、1 kHz、2 kHz |
|
通用規格 |
|
|
顯示器 |
7 英寸室外增強型觸摸屏， 800 x 480 TFT |
|
接口 |
2個 USB 2.0 端口,1個RJ45 LAN 10/100 Mbit/s |
|
存儲 |
2 GB 內存（ 20000 條 OTDR 曲線，典型值） |
|
電池 |
可充電鋰聚合物電池，連續運行 12 小時 |
|
電源 |
電源交流 / 直流適配器，輸入 100-240 VAC ， 50-60 Hz |
iOLM（光眼）測試演示
